Herausragende Reproduzierbarkeit mit dem Universal-Schieber

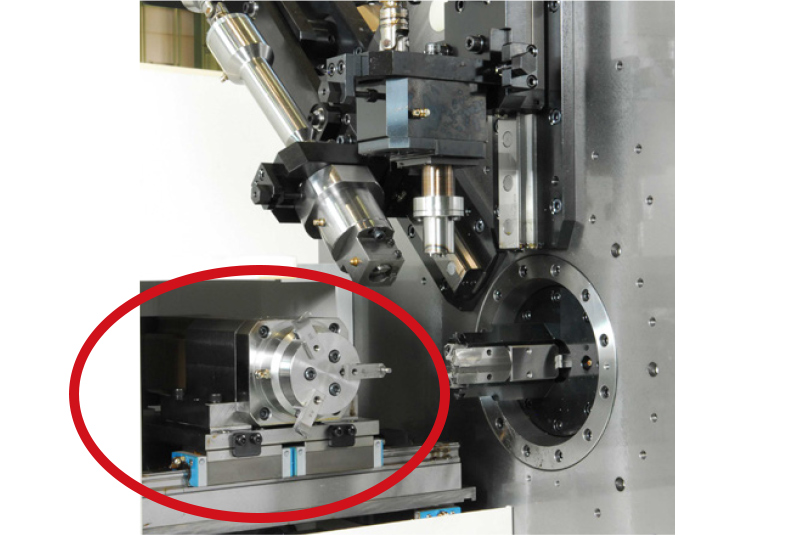

Universal-Schieber
Der Universal-Umformschieber (dreiachsige Standardeinheit) basiert auf 3 Achsen (K/W/H) und ermöglicht das Anbringen von rechts- und linksdrehenden Winde- und Formwerkzeugen. Komplexe Bearbeitungen können mit weniger Werkzeugen durchgeführt werden und die Rüstzeiten lassen sich bei hervorragender Reproduzierbarkeit verringern.
Die Unviversal-Schiebeeinheit ermöglicht Ihnen vielfältiges Umformen. Der minimale Einsatz von Werkzeugen sowie optionale Einheiten sparen Kosten und Rüstzeit. Ein Spielfreier Mechanismus verbessert die Reproduzierbarkeit in der Herstellung erheblich.

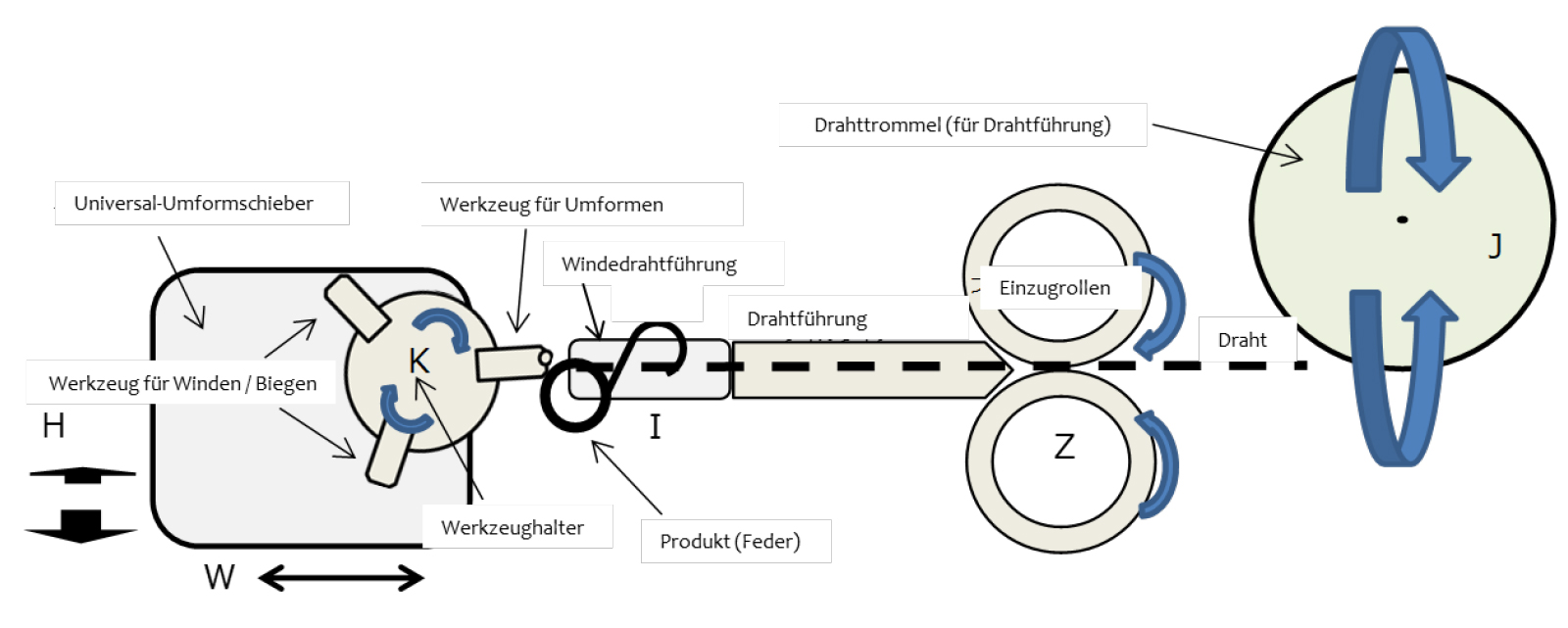

Beispiel der Achsenanwendung (Universal-Umformschieber)
Z = Drahteinzug, K = Universal-Schieber (Umformen), W = Universal-Schieber (vor-/rückwärts), H = Universal-Schieber (quer), I = Universal-Windedrahtführung, J = Drahtrotation
Basisausstattung

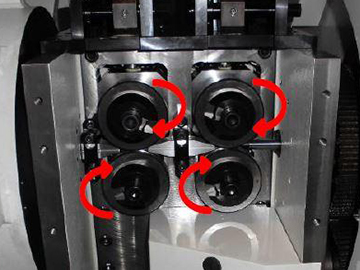

Drahteinzug
(1 Achse)
Die Einzugsrollen der Maschine führen den Draht in 2 Reihen zum Umformbereich.

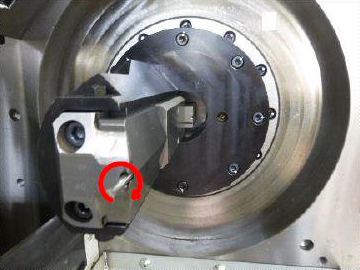

Drahtrotation
(1 Achse)
Die Drahtrotationsachse dreht den Draht um 360°.

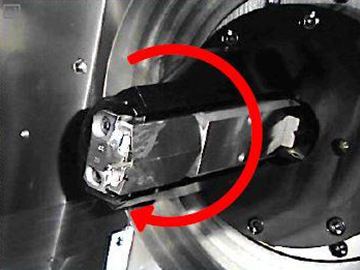

Universal-Windedrahtführung
(1 Achse)
Die Windedrahtführung dreht den Draht um 360°.

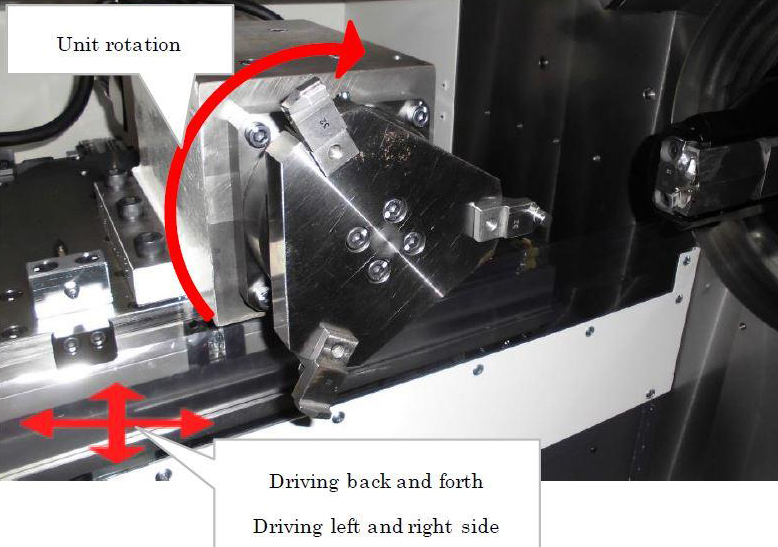

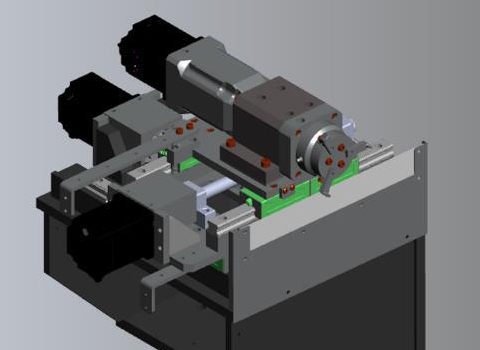

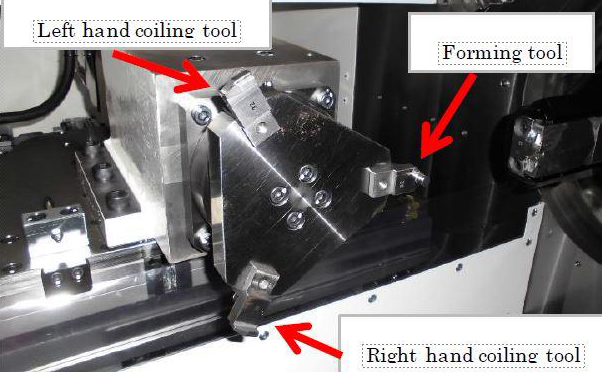

Universal-Umformschieber
(3 Achsen)
Vielseitige Einheit zum Umformen wie linkes oder rechtes Winden sowie Biegen mit minimalem Werkzeugeinsatz. Die Umformwerkzeuge können je nach Anforderung geändert und eingerichtet werden.

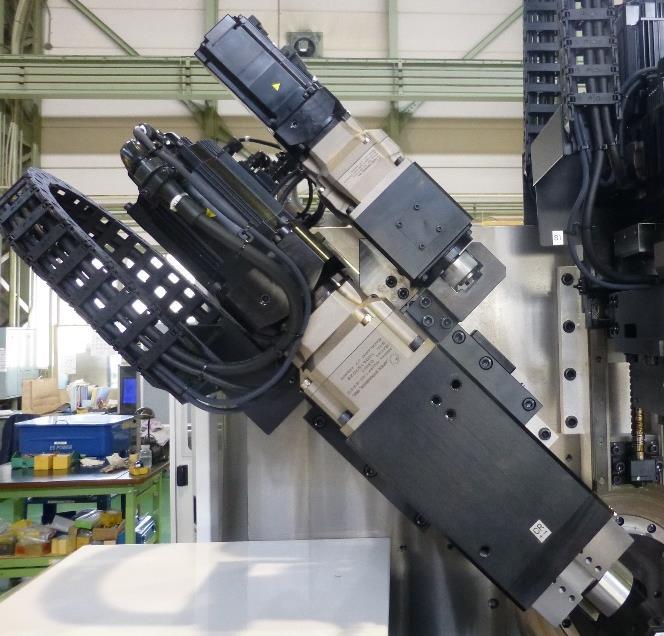

Schnittschlitten
(2 Achsen)
Der servogetriebene Schlitten bewegt sich auf der Frontplatte hin und her, während sich der Kopf zum Schneiden des Drahtes dreht.

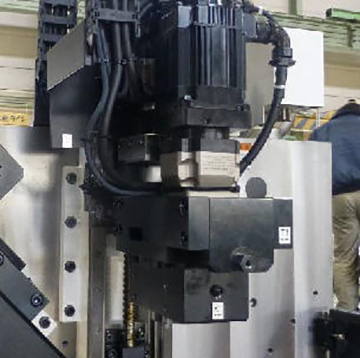

Multischnittschieber
(3 Achsen)
Servo-Antrieb-Schieber, der sich auf der Frontplatte vor-/rückwärts bewegt. Der Kopf bewegt sich nach links/rechts und dreht sich, um den Draht zuschneiden.

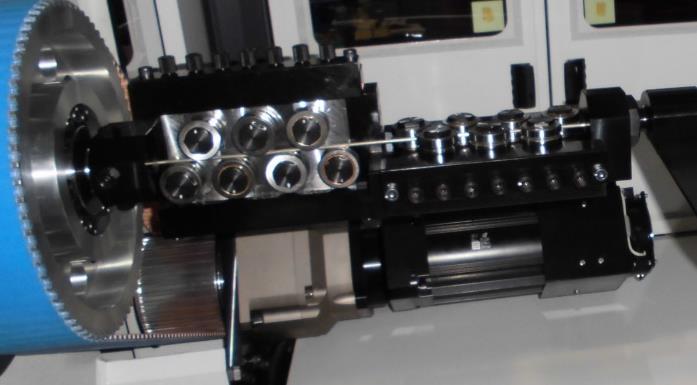

Drahtrichter
zur geraden Ausrichtung des Drahts

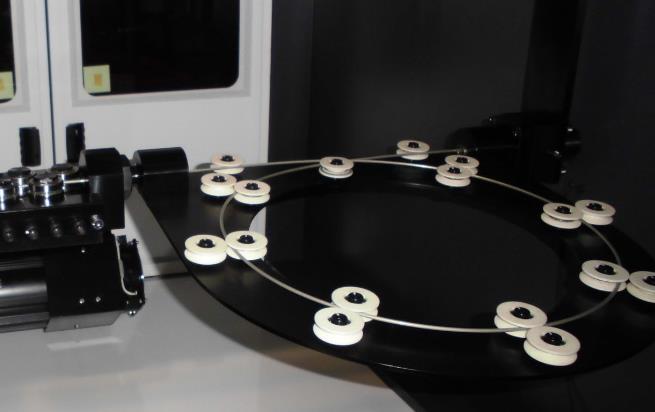

Drahttrommel (Aufwicker)
zur Entfernung von Verdrehungen aus dem Draht

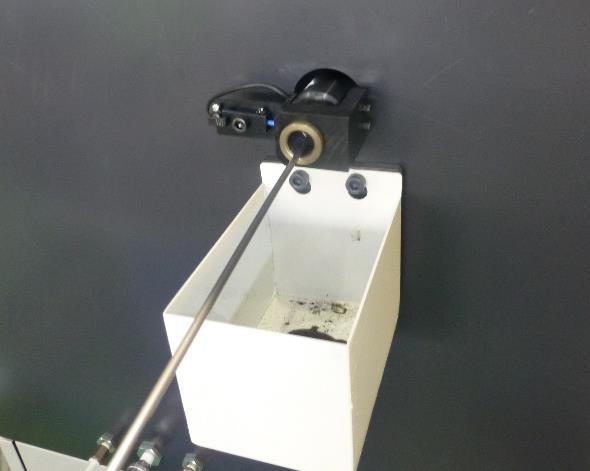

Drahtauslaufsensor
zur automatischen Erkennung der Verfügbarkeit des Drahts
Hakenausrichtungsvorrichtung
Mittels Kontakt-Typ-Sensor erfolgt die Überprüfung und Korrektur der Hakenausrichtung.
Transformator
Wandelt 400V in 200V um
Maschinenleuchte
Optionales Zubehör
Multibiegeschieber
(3 Achsen/inkl. Verstärker)
Servo-Antrieb-Schieber, der sich auf der Frontplatte vor-/rückwärts bewegt. Der Kopf bewegt sich nach links/rechts und dreht sich, um den Draht zu schneiden, zu biegen oder zuverdrehen.
Biegeschieber (Schnitt)
(2 Achsen/inkl. Verstärker)
Servo-Antrieb-Schieber, der sich auf der Frontplatte vor-/rückwärts bewegt. Der Kopf bewegt sich nach links/rechts und dreht sich, um den Draht zu biegen oder zu verdrehen.
Zusätzliche Hakenausrichtvorrichtung
Überprüfung und Korrektur der Ausrichtung der Haken mit einem Kontaktsensor (1 Satz als Standardzubehör enthalten).
Zusätzliche Hakenausrichtvorrichtung mit einem Lasersensor
Überprüfung und Korrektur der Ausrichtung der Haken mit einem Lasersensor.
Spezielle Maschinenfarbe
Auswurfvorrichtung für Teile
Rollenständer
Anwendungsbeispiele
Anwendungs-
beispiele
Doppelte Torsionsfeder
Klammer
Werk aus Draht
Werk aus Draht
Technische Daten
| Modell | Asahi-Seiki T4 |
|---|---|
| Drahtdurchmesser (mm) | 1,0 – 4,0 |
| Wickelverhältnis (D/d) | ４+ |
| Steuerung | PC |
| Anzahl gesteuerter Achsen: | 11 |
| Anschlußwert: [KW] | 400V, 50Hz, 3 Phasen |
| Platzbedarf (LxWxH): [m] | 3,260 x 2,110 x 2,600 |
| Maschinengewicht: [kg] | 4.000 |
