Version 01

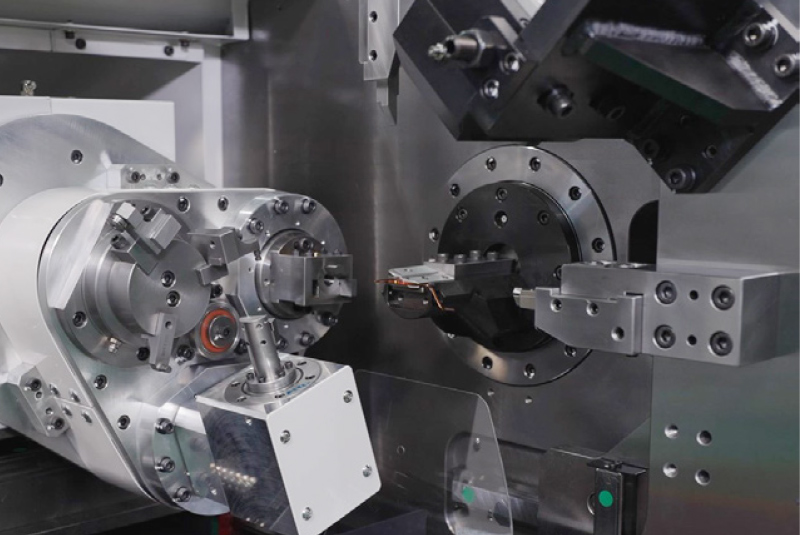

TRES Universaleinheit
TRES Universaleinheit
Fünfachsige Multifunktionseinheit mit drei Formfunktionen. Es lassen sich nicht nur rechts- und linksdrehende Winde- und Formwerkzeuge, sondern auch biegende, schneidende und andere Werkzeuge anbringen, sodass die Winde-, Biege- und Schneidefunktionen als eine Einheit integriert werden können. Auch die Bearbeitung an einer von der Drahtlinie entfernten Position ist problemlos möglich.
Version 02
TRES Universaleinheit + Assist-Schieber
TRES Universaleinheit + Assist-Schieber
Die zweiachsige Tischeinheit ermöglicht die freie Platzierung von Biege-, Schneide- und anderen Zusatzeinheiten. Diese Einheit bewegt sich vertikal und horizontal vor der Hauptmaschineneinheit, um den Universal-Schieber bzw. die TRES-Universaleinheit zu unterstützen und den Bearbeitungsbereich maßgeblich zu erweitern.

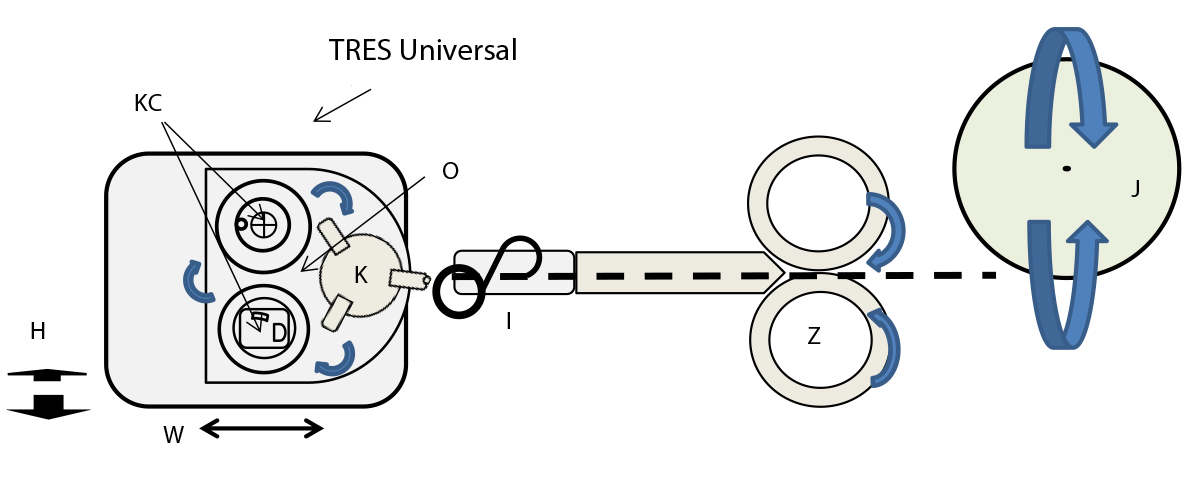

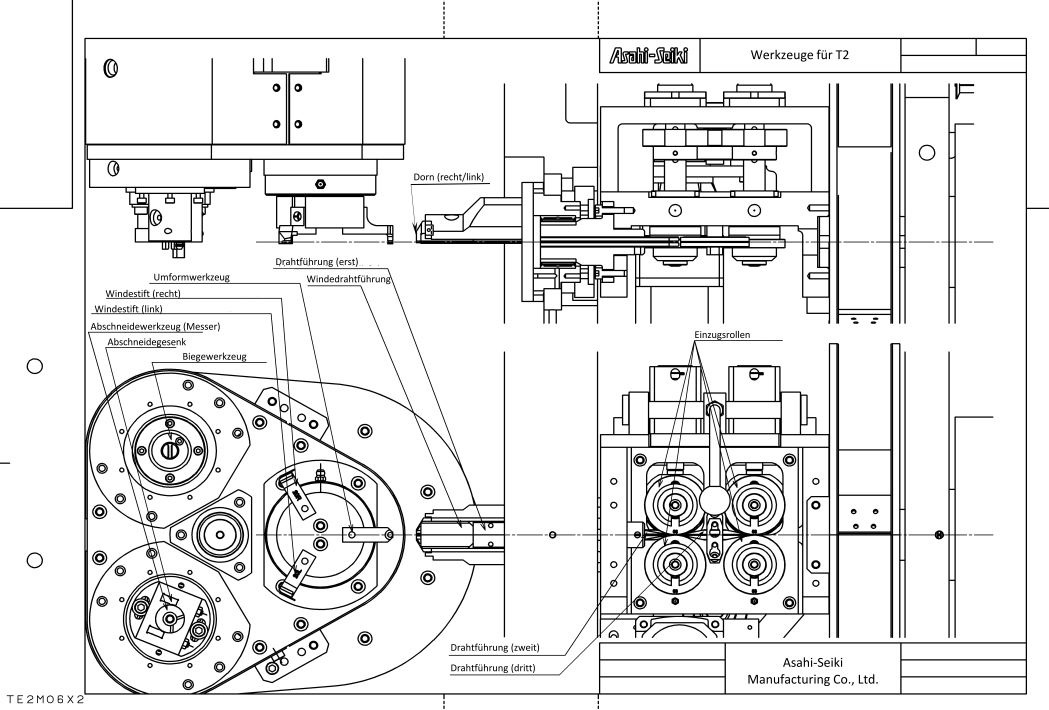

TRES Universaleinheit: Beispiel der Achsenanwendung
Z = Drahteinzug, K = TRES Universal (Umformen), W = TRES Universal (vor-/rückwärts), H = TRES Universal (quer), KC = TRES Universal (Werkzeugrotation), O = TRES Universal (Kopfrotation), I = Universal-Windedrahtführung, J = Drahtrotation
Basisausstattung

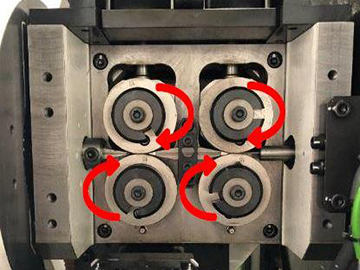

Drahteinzug
(1 Achse)
Die Einzugsrollen der Maschine führen den Draht in 2 Reihen zum Umformbereich.

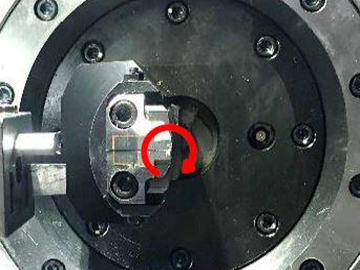

Drahtrotation
(1 Achse)
Die Drahtrotationsachse dreht den Draht um 360°.

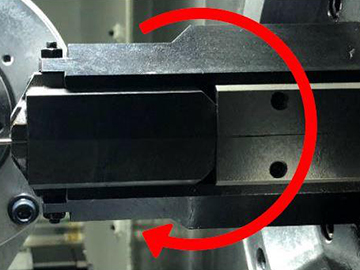

Universal-Windedrahtführung
(1 Achse)
Die Windedrahtführung dreht den Draht um 360°.

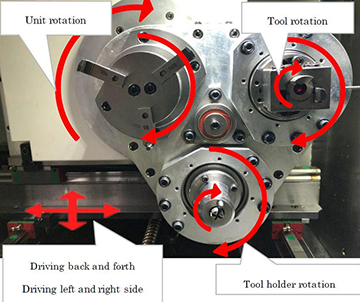

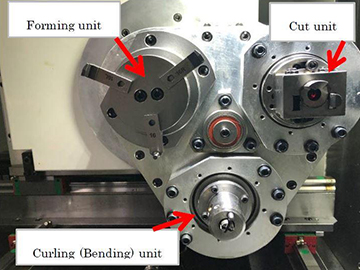

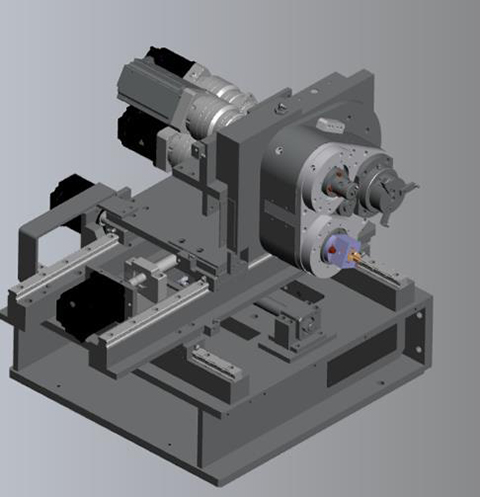

TRES Universal-Umformschieber
(5 Achsen)
Der TRES Universal-Umformschieber ermöglicht mit seinen 3 Köpfen verschiedenste Bearbeitungen wie Wickeln, Biegen, Rollen und Schneiden. Alternative zu den Standard-Universalformgeräten sind diese TRES Universalformgeräte.

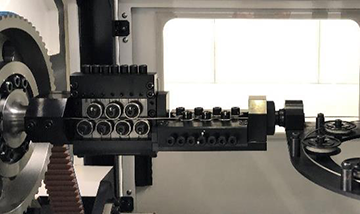

Drahtrichter
zur geraden Ausrichtung des Drahts

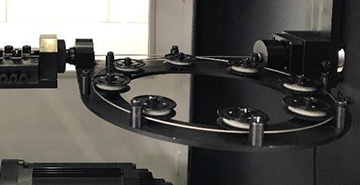

Drahttrommel (Aufwicker)
zur Entfernung von Verdrehungen aus dem Draht

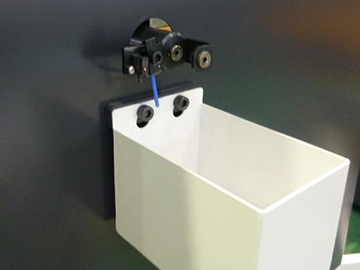

Drahtauslaufsensor
zur automatischen Erkennung der Verfügbarkeit des Drahts

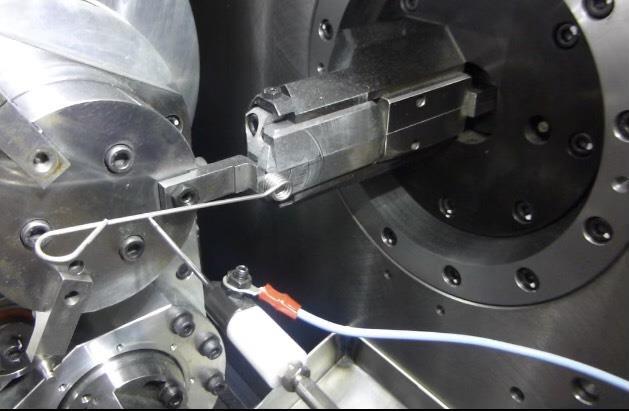

Hakenausrichtungsvorrichtung
Mittels Kontakt-Typ-Sensor erfolgt die Überprüfung und Korrektur der Hakenausrichtung.
Transformator
Wandelt 400V in 200V um
Maschinenleuchte

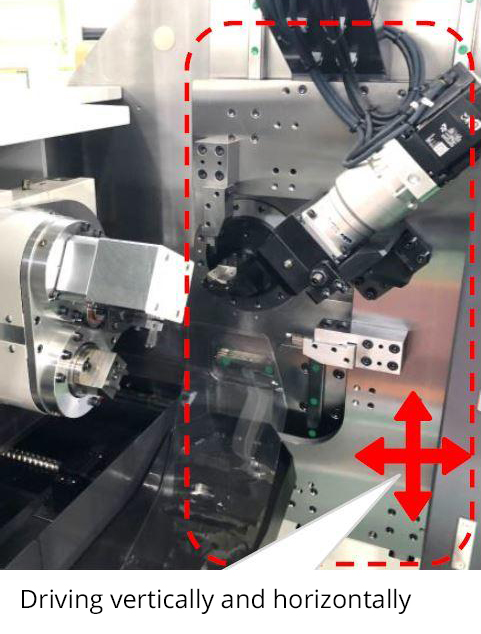

Assist-Schieber,
2 Achsen
(nur Version 2)
Die Tischeinheit mit 2 Achsen, die an der Vorderseite der Maschine installiert ist, bewegt sich vertikal und horizontal.
Optionale Formschlitten oder Werkzeughalter, die zum Biegen, Krümmen/Drehen und Schneiden verwendet werden können, können auf dieser Tischeinheit installiert werden.
Optionales Zubehör
Umformwerkzeuge
Standardwerkzeugsatz für 1, 2 oder 14 Drahtgrößen
Zusätzliche Hakenausrichtvorrichtung
Überprüfung und Korrektur der Ausrichtung der Haken mit einem Kontaktsensor (1 Satz als Standardzubehör enthalten).

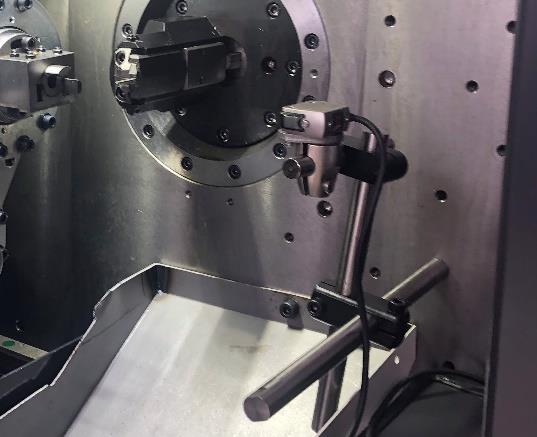

Zusätzliche Hakenausrichtvorrichtung mit einem Lasersensor
Spezielle Maschinenfarbe
Auswurfvorrichtung für Teile
Rollenständer
Weiteres optionales Zubehör für Version 1:

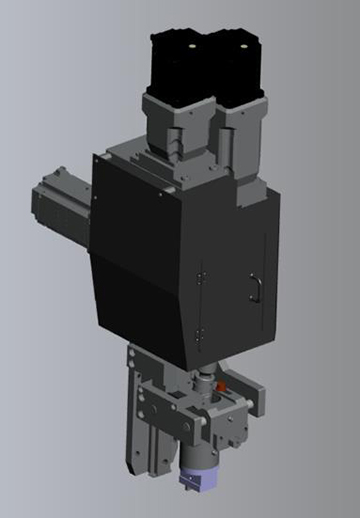

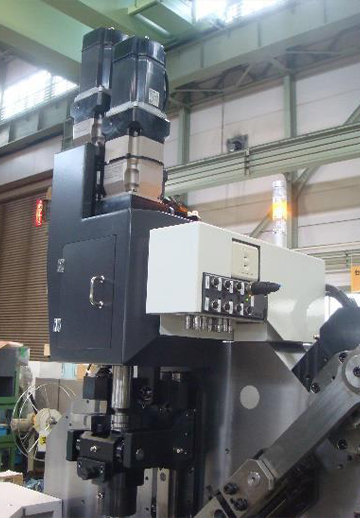

Multibiegeschieber
(3 Achsen/inkl. Verstärker)
Servo-Antrieb-Schieber, der sich auf der Frontplatte vor-/rückwärts bewegt. Der Kopf bewegt sich nach links/rechts und dreht sich, um den Draht zuschneiden, zubiegen oder zuverdrehen.
Biegeschieber (Schnitt)
(2 Achsen/inkl. Verstärker)
Servo-Antrieb-Schieber, der sich auf der Frontplatte vor-/rückwärts bewegt. Der Kopf bewegt sich nach links/rechts und dreht sich, um den Draht zu biegen oder zu verdrehen.
Weiteres optionales Zubehör für Version 2 (mit Assist-Schieber):

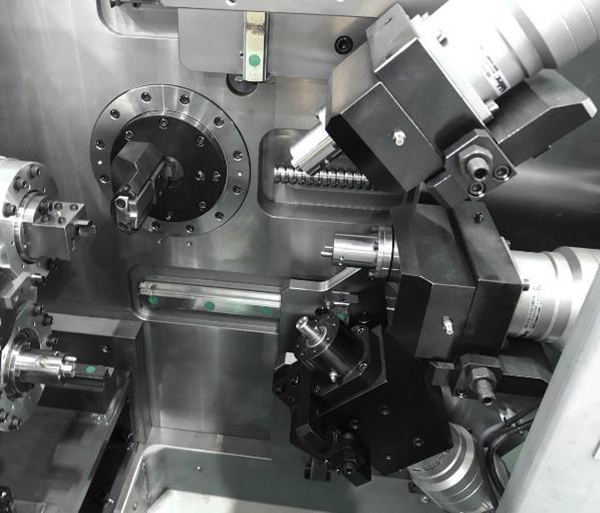

Zusatzgerät für Hilfsschlitten
(1 Achse inkl. Verstärker)
Servoangetriebene Einheit, die auf dem Assist-Schlitten montiert werden kann, mit einem Kopf, der sich dreht, um den Draht zu rollen/drehen oder zu schneiden.
Anwendungsbeispiele
Anwendungs-
beispiele
Doppelte Torsionsfeder
Klammer
Werk aus Draht
Werk aus Draht
Technische Daten
| Modell | Asahi-Seiki T2 |
|---|---|
| Drahtdurchmesser (mm) | Φ0.6 – 2.0 |
| Wickelverhältnis (D/d) | ４oder mehr |
| max. Drahtvorschub | 94m/min. |
| Externe Schnittstelle | USB-Stecker |
| Display | 17-Zoll-LCD-Farbdisplay |
| Höhe | 1670 mm |
| Breite | 1150 mm |
| Tiefe | 2100 mm |
| Gewicht | 2500kg |
