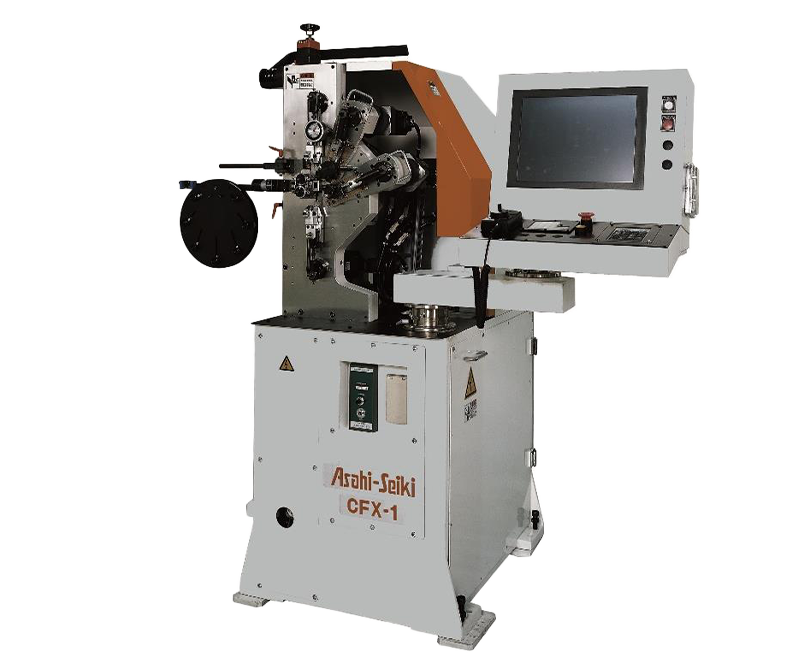

CFX-1

CNC-Federwindemaschine

Standardmodell der Federwindemaschine. Realisierung einer herausragenden Produktionsgeschwindigkeit für dünne Druckfedern.

Eigenschaften

CNC-Windemaschine

für Druckfedern

Die Windemaschinen für Druckfedern für Schraubenfeder​naus unserer CFX Serie sind CNC-Federwindemaschinen, die den Schwerpunkt auf die Vereinfachung des Rüstens und hohe Funktionalität legen.

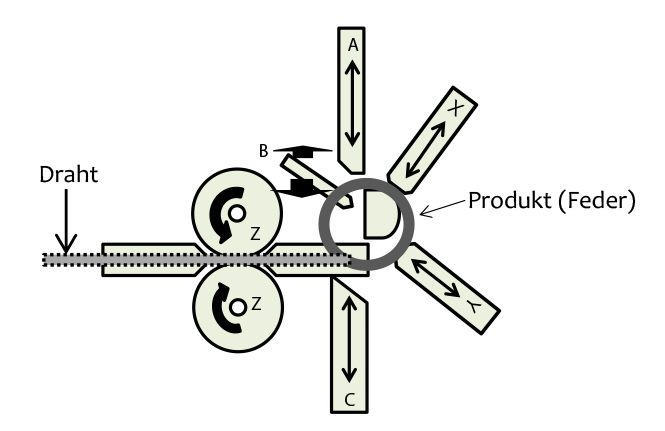

Beispiel des Werkzeugelayouts für Umformen

Z = Einzugsrollen, A = Trennmesser (Schnittmesser), C = Steigungskeil, X = Windestifte (Nr. 2), Y = Windestifte (Nr. 1), B = Steigungskeil

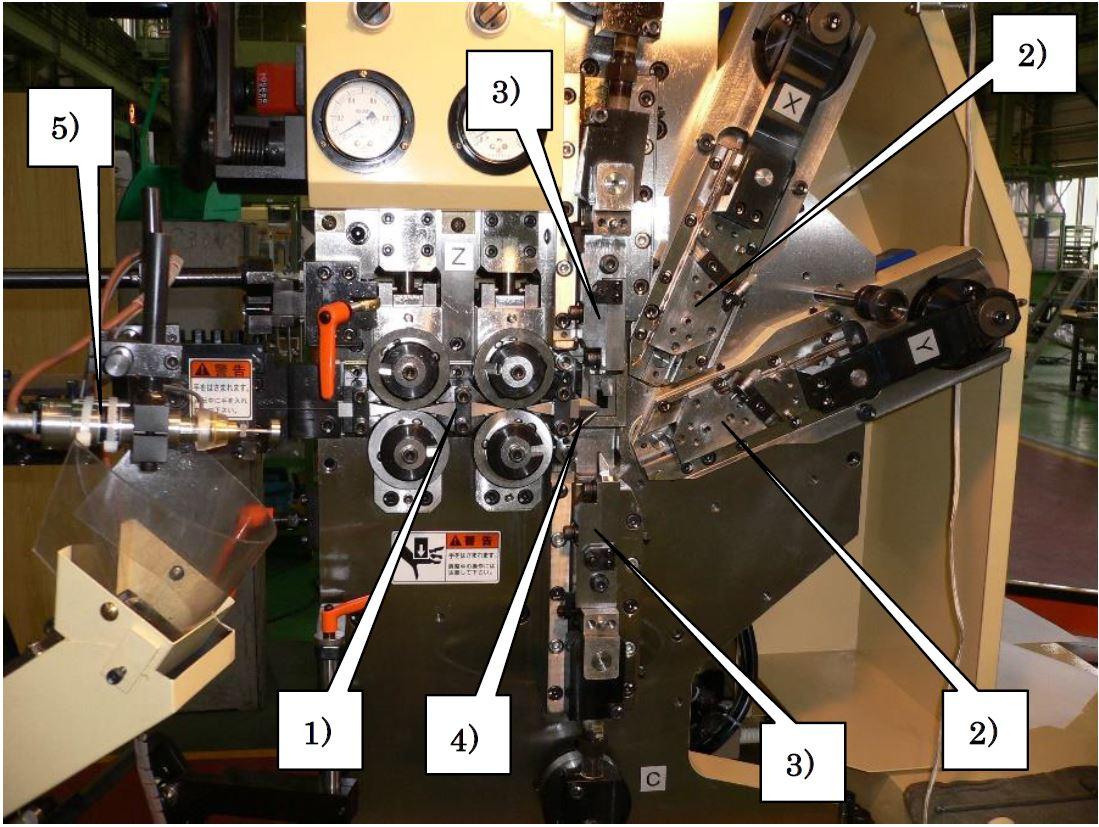

Basisausstattung

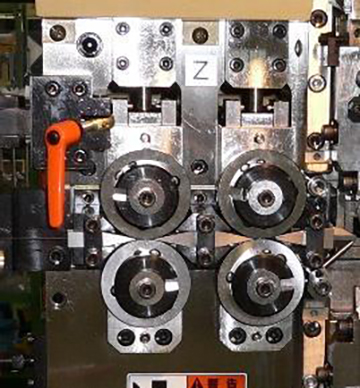

Drahtvorschubbereich

Vorschub des Drahts zum Formbereich mit Vorschubrollen in 2 Reihen (beim CFX-1 sind die Vorschubrollen in 1 Reihe)

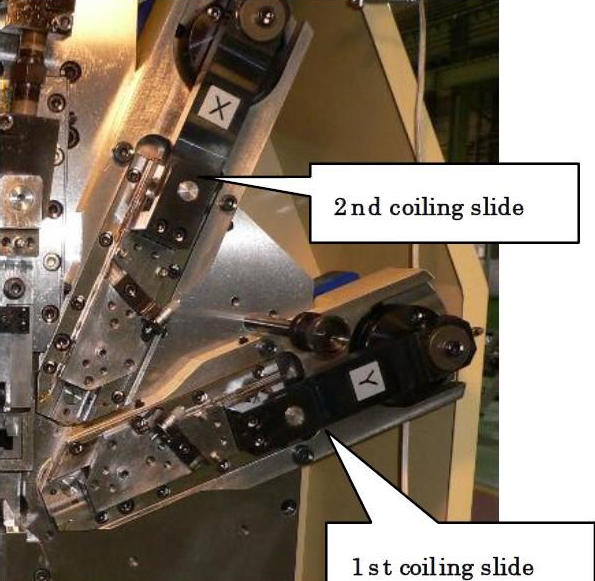

Rechts- und linksseitige Wickeleinheiten

Einheiten zum Aufwickeln von Drähten. Es ist sowohl rechts- als auch linksseitiges Wickeln möglich, indem die Position dieser Einheiten geändert wird.

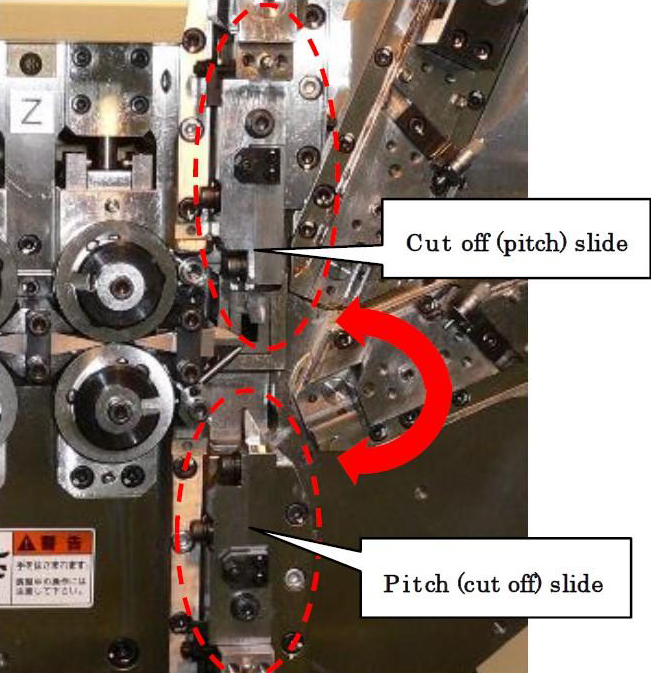

Obere und untere vertikale Schlitten

Schlitten zum Schneiden von Draht und zum Formen der Federsteigung. Jeder Schlitten kann durch Auswechseln der Werkzeuge gewechselt werden.

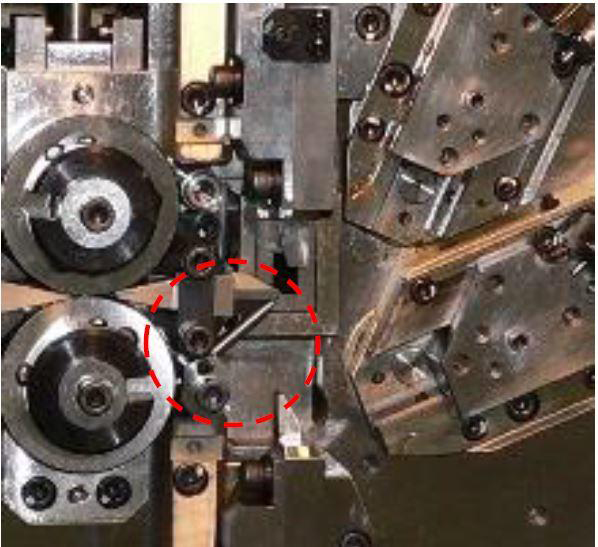

Push-Pitch-Einheit

Einheit zum Formen der Federsteigung

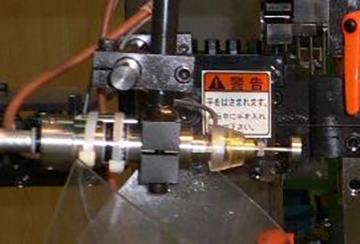

Freies Längenmessgerät

Wird verwendet, um die freie Länge der Feder konstant zu halten.

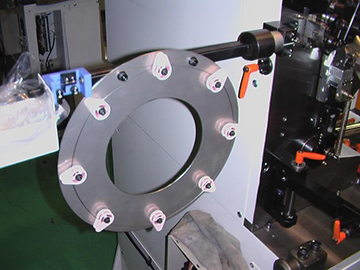

Drahttrommel (Aufwickler)

Richten des Drahtes

Drahtrichtmaschine

Richten des Drahtes

Drahtauslaufsensor

Erkennen des Fehlens von Draht

Transformator

Wandelt 400V in 200V um

Maschinenleuchte

Optionales Zubehör

Teile für den Rotationsschnitt

Ersatzteile für den Rotationsschnitt. Der Rotationsschnitt ermöglicht die Reduzierung von Graten.

Einziehbarer Dorn

Dies ist die Funktion, um den Dorn mit Luft hin und her zu bewegen. Diese Funktion ist nützlich, um den Durchmesser der Feder während des Wickelns zu ändern.

Spezielle Maschinenfarbe

Rollenständer

Zur Lagerung von Walzdraht

Umformwerkzeuge

  • Werkzeugsatz für 2 Drahtstärken (Rechtshänder)
  • Werkzeugsatz für 8 Drahtstärken (Rechtshänder)
  • Werkzeugsatz für 1 Drahtgröße (Wickeln links und rechts)
  • Werkzeugsatz für 2 Drahtgrößen (Links- und Rechtshänder)
  • Werkzeugsatz für 8 Drahtgrößen (Links- und Rechtshänder)

Anwendungsbeispiele

Anwendungs-
beispiele

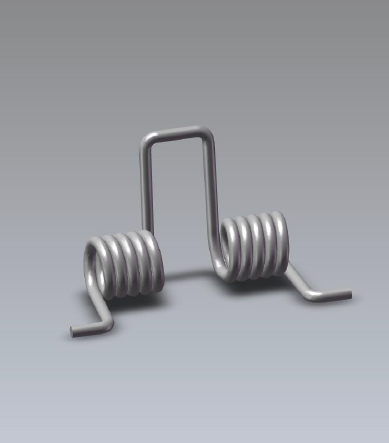

Doppelte Torsionsfeder

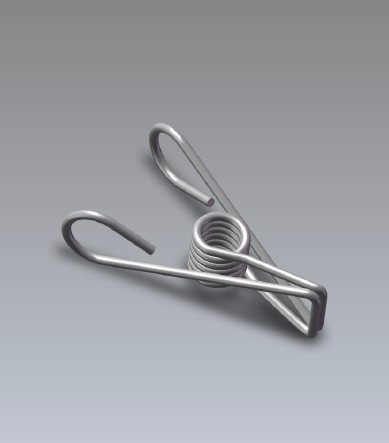

Klammer

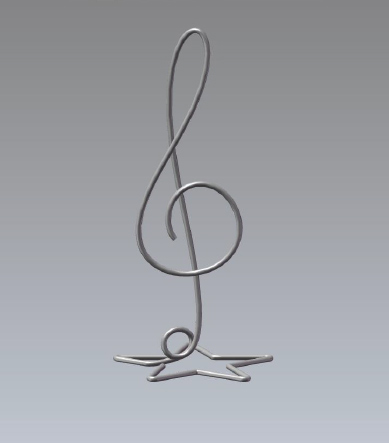

Werk aus Draht

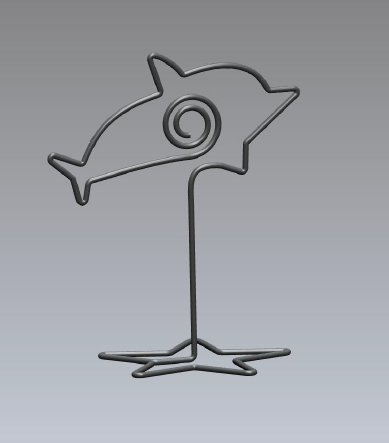

Werk aus Draht

Technische Daten

Modell Asahi-Seiki CFX-1
Drahtdurchmesser (mm) 0,1 – 0,8
Wickelverhältnis (D/d) 3 +
Steuerung PC
Anzahl gesteuerter Achsen 6
Anschlusswert (KW) 400 V, 50 Hz, 3 Phasen
Platzbedarf (L x W x H): (m) 1.900 x 1.450 x 2.000
Gewicht (kg) 750

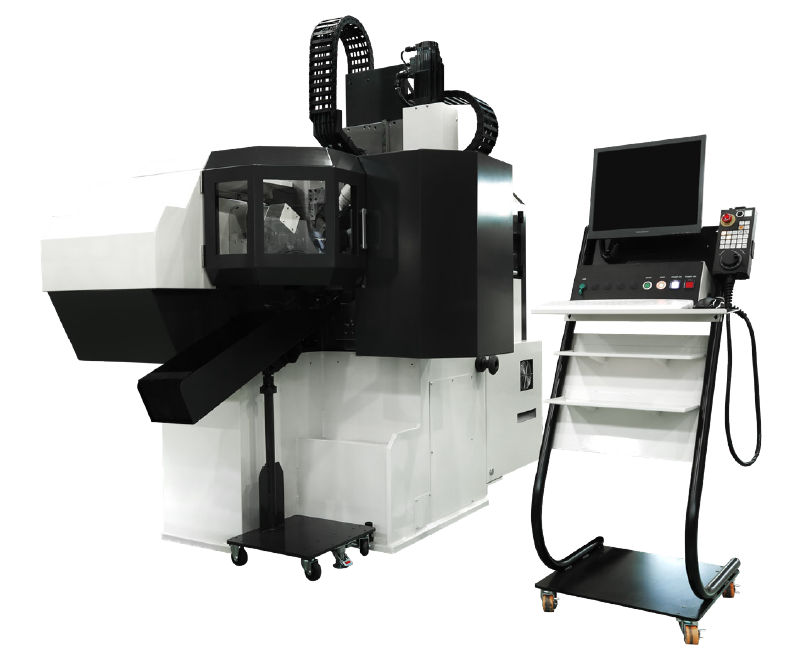

T2 Federwindemaschine

Größere Freiheit bei der individuellen Anpassung durch die Kombination der Basismaschine mit einer Vielzahl optionaler Einheiten. Wir bieten optimale Spezifikationen für jeden Bedarf im Bereich der Federformung.

Details …

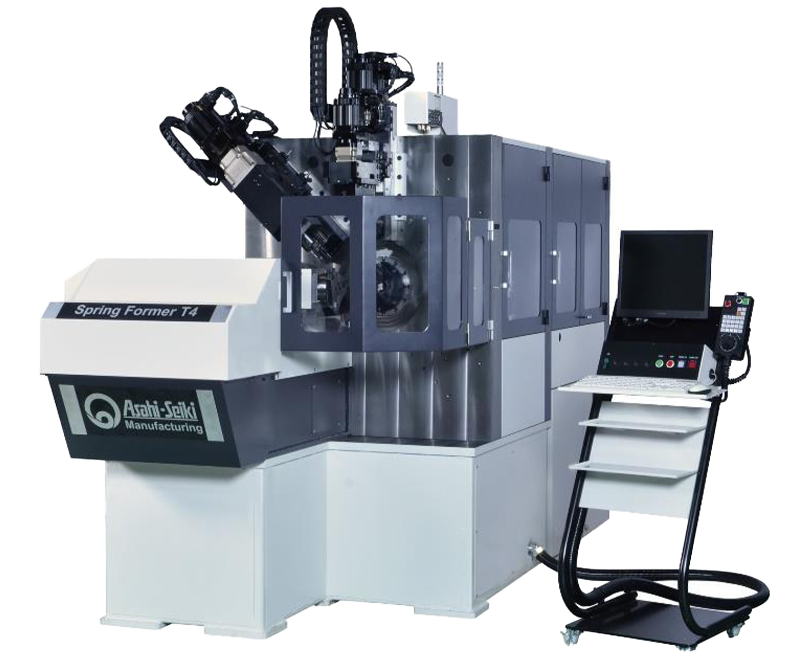

T4 Schenkelfedermaschine

Garantiert eine hohe Formgenauigkeit durch die Einführung eines neuen Mechanismus. Komplexe Formungen können mit einer geringen Anzahl von Werkzeugen durchgeführt werden. Die Rüstzeiten können verkürzt und die Kosten gesenkt werden.

Details …

Weitere Maschinen von Asahi-Seiki

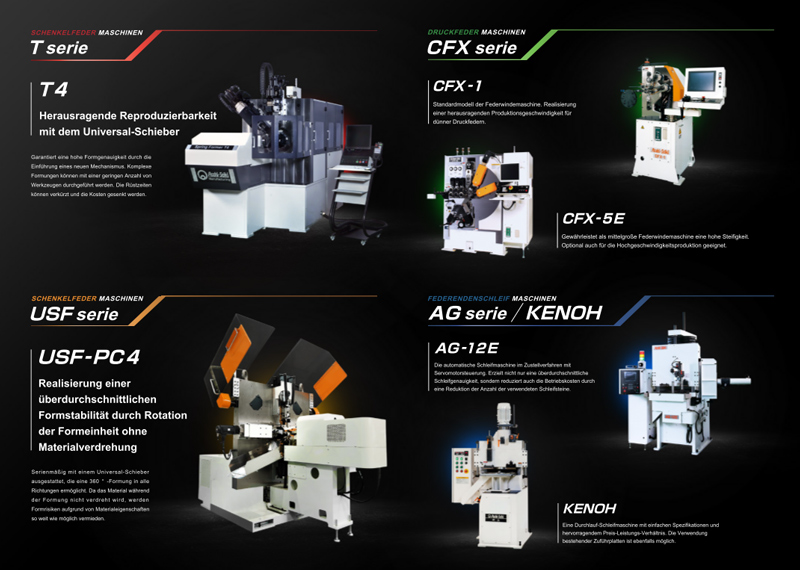

Gesamtkatalog
